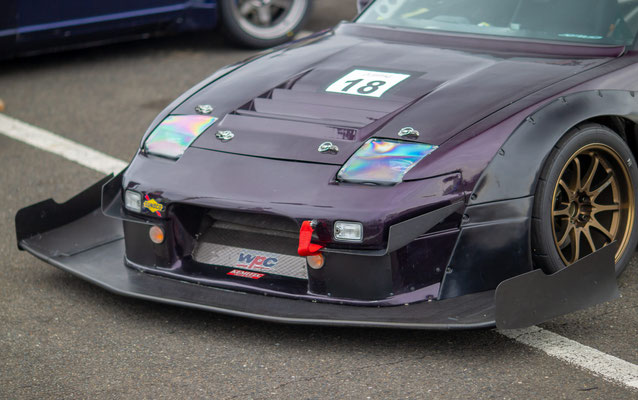

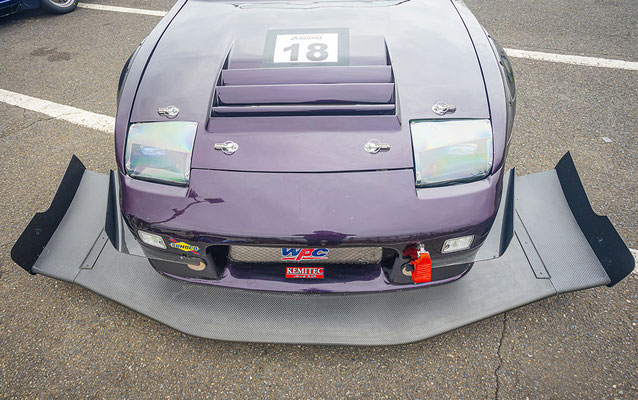

汎用フロントアンダーパネルVer.4
アンダー鈴木 乾炭素 汎用フロントアンダーパネルVer.4のアンダーパネルです。
製品はオートクレーブを使用したドライカーボンアイテムです。ハニカム中空構造により超軽量かつ高強度を実現しています。
アップスイープの効果を最大限に活かすため、アップスイープの位置を2パターン用意。
ロングオーバーハング用とショートオーバーハング用を用意。
ロングオーバーハング用はシルビアやスカイライン、セダン系。
ショートオーバーハング用はRX-７、S2000,、シビック、AE86など。
バンパー前の突き出しは最大で200ｍｍの設計です。
アンダーパネル本体と、サイドウイングはそれぞれ別売りです。
はじめは本体だけで使用し、予算やダウンフォースの必要性に応じてあとからサイドウイングを追加するなどもできる設計です。
空力バランスの相談はアンダー鈴木が対応しますのでお気軽にお問い合わせくださいませ。
取り付けのご依頼も承っております。
合わせてお問い合わせください。
※受注生産品です。

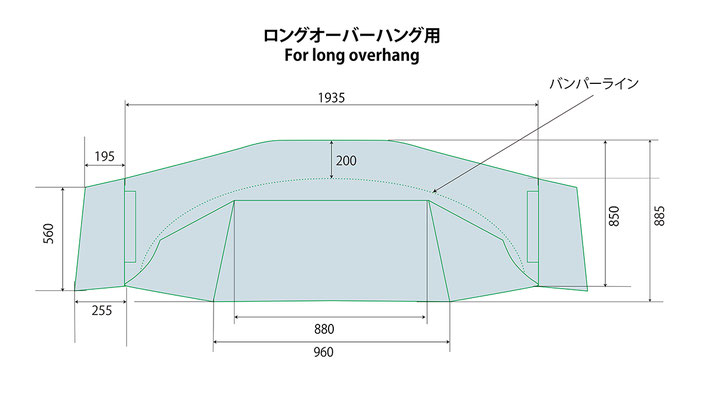

寸法図
ロングオーバーハング用
ショートオーバーハング用
汎用フロントアンダーパネルVer.4 【ロングオーバーハング用】
￥547,800
税別 / 送料別途
- 受注生産品は注文後、キャンセル不可となりますので予めご了承ください。
- 基本的に受注生産の為、納期については事前にお問い合わせ下さい。
汎用フロントアンダーパネルVer.4 【ショートオーバーハング用】
￥547,800
税別 / 送料別途
- 受注生産品は注文後、キャンセル不可となりますので予めご了承ください。
- 基本的に受注生産の為、納期については事前にお問い合わせ下さい。
汎用フロントアンダーパネルVer.4用サイドウィング
￥253,000
税別 / 送料別途
- 受注生産品は注文後、キャンセル不可となりますので予めご了承ください。
- 基本的に受注生産の為、納期については事前にお問い合わせ下さい。
アンダーパネル セットアップ部材キット
汎用フロントアンダーパネルVer.4のオプションパーツ。
アンダーパネルの取り付け部材キット。取り付け作業時間が削減します。
バケット、パイプ、黒ボルトなどをセットにしています。
部材キット内容
- クロモリハットネジ切りカラーM10（先端メイン ）：2
- クロモリハットネジ切りカラーM8(アップスイープ部&ミドル）：４
- メイン角パイプ用溶接クロモリバケットカラー（車体側）：4
- メイン角パイプ 850mm：２
- アップスイープ部吊り用丸パイプ700mm：2
- アップスイープ部吊りパイプ用ネジなしハットカラー（車体側）：2
- ボルト M10 皿キャップボルト （メイン）：２
- M8 皿ボルト（アップスイープ&ミドル）：４
- M5皿キャップ 6本 +ロゼットワッシャー M5 6本+フランジ ナイロンナット M5 一式：1
- アップスイープ部吊りパイプアジャストスタッドボルト：2
- アジャストスタッドボルト用ロックナット：2
- アップスイープ部アジャストパイプ（ネジ切り）：2
- M8キャップボルト（車体取付用）：2
- M10キャップボルト 2個（車体取付用）：２
- ハードポイント6箇所テーパーボルト沈め込み加工
￥61,420
税別 / 送料別途
- 受注生産品は注文後、キャンセル不可となりますので予めご了承ください。
- 基本的に受注生産の為、納期については事前にお問い合わせ下さい。
